鋼套鋼蒸汽直埋預制保溫管

鋼套鋼蒸汽直埋預制保溫管的結構圖：

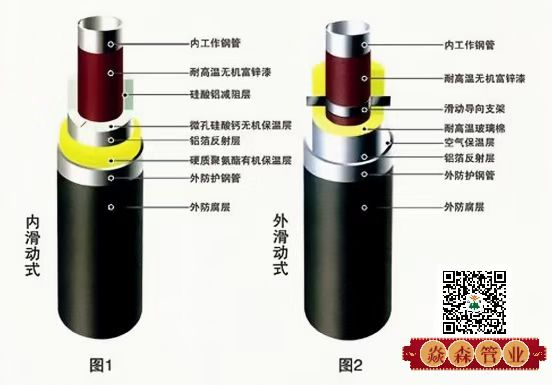

鋼套鋼保溫管保溫結構依據滑動方式不同分為：內滑動式與外滑動式

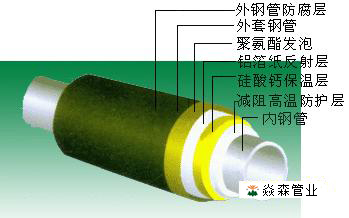

1內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。

2外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命；

外護鋼管：保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載；

聚氨酯泡沫層：保證介質溫度，保證外護管表面保持常溫；

阻隔、反射層：保證有機泡沫材料不進入無機硬質耐高溫層；反射耐高溫層部分熱量；

無機硬質保溫層：耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化；

減阻層：保證工作鋼管熱脹冷縮自由運運動；

工作鋼管：保證輸送介質正常流動。
